Como criar um novo comando no autoCAD | Cor Byblock

Eu estou sempre criando botões no meu CAD. Como não trabalho com LISP, é a minha forma de automatizar algumas tarefas.

Dessa vez, precisei de um botão que convertesse o objeto pré-selecionado para a cor by block, pois precisava converter centenas de objetos em várias seleções. Como executar a tarefa com poucos cliques? Criando um botão!

Digitei CUI e pressionei <enter>. Entrei no Customize User Interface.

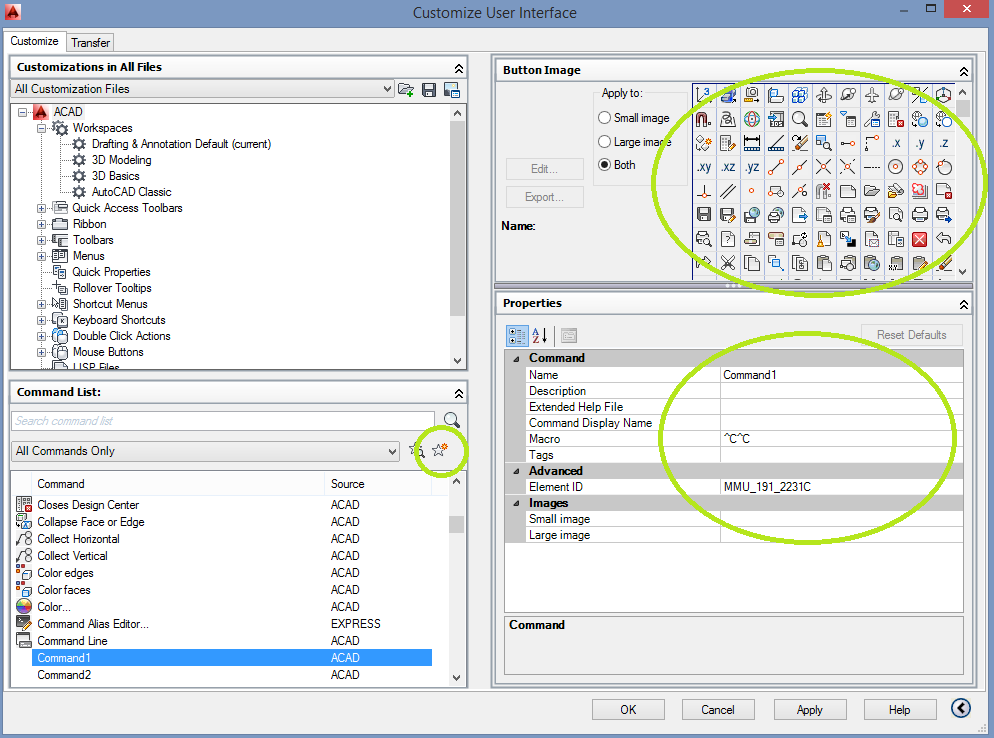

Cliquei na estrela com asterisco, no quadro inferior da esquerda, como indicado em verde na figura abaixo:

Customize user interface

Apareceram à direita dois quadros, um para eu escolher uma imagem para meu botão e o outro para eu digitar os passos do novo comando.

No quadro Buttom Image, escolhi um ícone para o camando

No quadro Properties:

– em name, digitei o nome do meu comando, Cor Byblock

– em description, escrevi uma descrição breve do que o comando faz: Altera as cores dos objetos pré selecionados para byblock

– em macro, digitei _Change;Properties;Color;byblock;;

Fechei os quadros no OK.

Incluí o comando na minha Tool Pallete de comandos, como ensinei no artigo https://www.arquilog.com.br/autocad-tool-palettes-criando-comandos-personalizados/.

Pronto! Testei e funcionou!

Começando um CAD novo

Toda vez que tenho que instalar uma nova versão do AutoCAD, eu gelo porque meu CAD é todo customizado!
Então criei um roteiro das coisas mais importantes para acertar antes de começar a usar a nova versão, nesse caso a versão 2014.

Leia! Comente! Compartilhe!

1) Para ativar o menu superior (file, edit, view, etc) digite menubar <enter> 1 <enter>

2) Customizar o mouse > tools > options > User preferences > Right click customization
autocad-novo-001

Continue lendo Começando um CAD novo

Construindo Blocos Dinâmicos

Outro dia recebi uma pergunta de uma leitora sobre como construir um bloco dinâmico de uma vaga de estacionamento para carros, motos e bicicletas.

Assim, depois de ajudar ela a montar o bloco, resolvi escrever o tutorial Construindo Blocos Dinâmicos. Nesse tutorial ensino a fazer um bloco dinâmicos bem simples.

Você pode acompanhar o tutorial por aqui.

Dúvidas e comentários serão bem vindos!

Mas se você quer saber melhor o que é um Bloco dinâmico antes de acompanhar o tutorial, talvez queira visitar a página O que é um Bloco Dinâmico.

E ainda, para conhecer os meus Blocos Dinâmicos, visite a Loja do Arquilog. Ela contém todos os blocos dinâmicos disponíveis no site. Muitos são de download gratuito.

Construindo Blocos Dinâmicos

Construindo Blocos Dinâmicos :: Porta

Minha primeira experiência com blocos dinâmicos foi através de um arquivo que recebi de um cliente. Esse arquivo continha alguns blocos que se comportavam diferente quando eu clicava neles.

Quando entendi o que eles faziam, me apaixonei!

Vi que por trás daqueles grips, existiam tantas possibilidades que comecei a fazer um monte de blocos explorando as diversas combinações de parâmetros e ações.

Assim o primeiro bloco dinâmico que fiz foi de uma porta. Logo em seguida, montei esse tutorial para publicar no Arquilog.

Então esse tutorial explica como você pode montar um bloco dinâmico de uma porta com medidas pré-definidas de 50, 60, 70, 80, 90 e 100cm.

Outras funções desse bloco são rebatimento, edição da espessura de parede e opção de exibição de soleira.

Você pode acompanhar o tutorial por aqui. Não deixe de comentar ou de tirar qualquer dúvida que possa surgir. Boa leitura!

Mas se você quer saber melhor o que é um Bloco dinâmico antes de acompanhar o tutorial, talvez queira visitar a página O que é um Bloco Dinâmico.

E ainda, para conhecer os meus Blocos Dinâmicos, visite a Loja do Arquilog. Ela contém todos os blocos dinâmicos disponíveis no site. Muitos são de download gratuito.

Imprimir no CAD

A primeira coisa que você deve saber sobre os programas de CAD: eles trabalham com duas grandes áreas:

o ‘model space’ (modelo) e o ‘paper space’ (layout ou sheet).

Você pode observar isso olhando as guias na parte debaixo do programa.

Ao clicar nas guias, você alterna entre os dois espaços.

No exemplo acima, existem 2 ‘paper space’s’, e você pode criar quantos você quiser, mas somente haverá um model space.

O model space é onde desenhamos tudo sobre nosso projeto: linhas, objetos, textos, cotas, etc.

Nós que definimos no model space se uma unidade de desenho será igual a 1 milímetro ou 1 centímetro ou 1 metro.

Geralmente em desenhos de arquitetura, 1 unidade no model é igual a 1 metro do “objeto real” e em desenhos de mecânica, 1 unidade no model é igual a 1 milímetro do “objeto real”.

No paper space, a coisa é um pouco diferente: O programa adota o milímetro  como padrão. O paper space é onde desenhamos nossa prancha (ou papel).

Você pode até desenhar uma prancha no paper em metro, por exemplo um A4: 0,21 x 0,297, mas fica mais fácil na hora de colocar a escala para impressão se você desenhar o A4 em milímetros: 210×297.
