Dica rápida para o CAD | Teste de impressão de escalas de linhas

Aqui vai uma super dica para impressão de escalas de linhas no CAD:

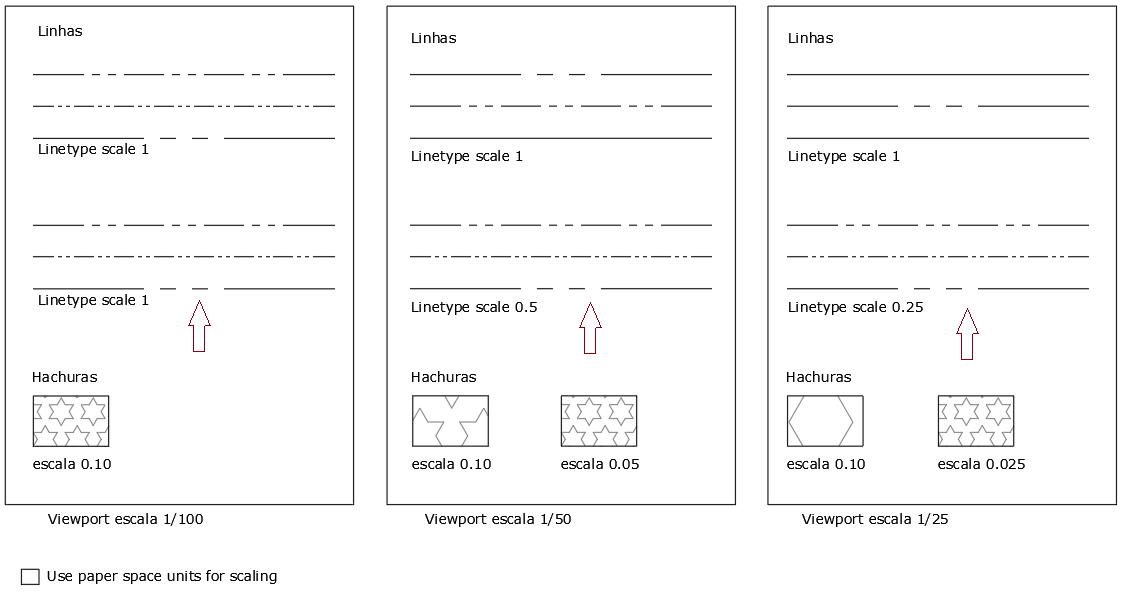

Impressão de escalas de linhas no cad Use paper space units for scaling off

Quando eu altero as escalas das linhas (ltscale) de acordo com diversas escalas de desenho no model, eu NÃO preciso marcar o “Use paper space units for scaling (comando linetype).

VANTAGENS: Eu consigo enxergar o tracejado das linhas no model, quando trabalho com escalas muito pequenas.

DESVANTAGENS: Se eu precisar alterar as escalas das linhas, terei que alterar uma por uma.

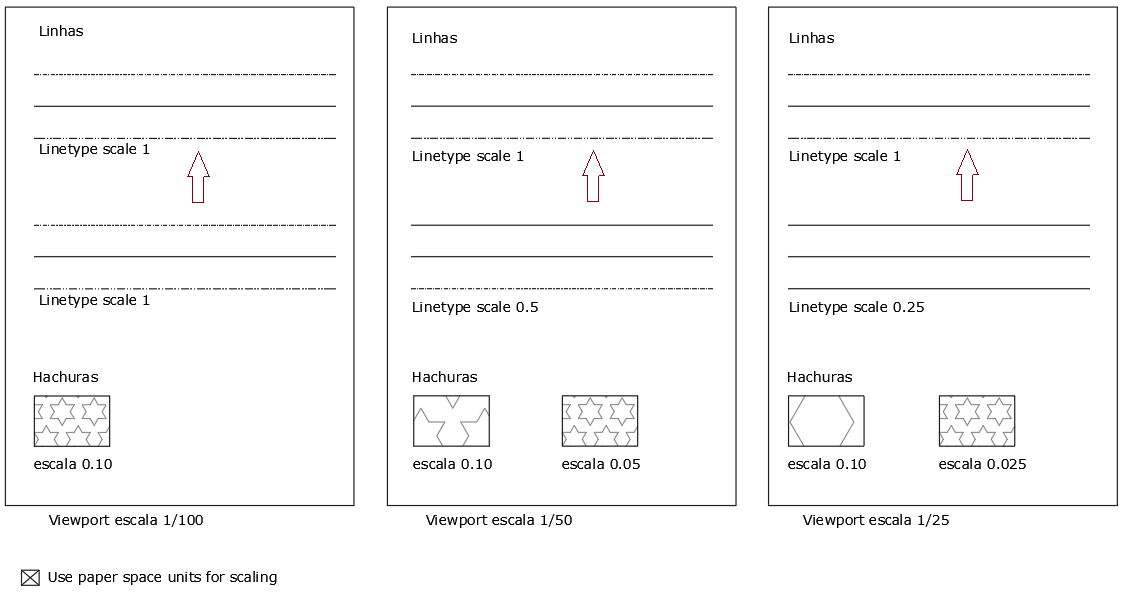

Impressão de escalas de linhas no cad Use paper space units for scaling on

Quando eu NÃO altero as escalas das linhas (ltscale) nas diversas escalas de desenho no model, eu preciso marcar o “Use paper space units for scaling (comando linetype).

VANTAGENS: Se eu precisar alterar as escalas das linhas, eu altero de uma única vez no comando LTSCALE. Outra vantagem é que funciona melhor quando eu preciso imprimir o mesmo desenho do model em várias escalas no paper (layout), pois mantém os tracejados com o mesmo espaçamento em todas as escalas impressas.

DESVANTAGENS: Eu não consigo enxergar o tracejado das linhas no model, quando trabalho com escalas muito pequenas.

Se eu não quiser alterar as escalas das HACHURAS a cada escala que eu trabalho no model, eu preciso usar hachuras anotativas. Mas isso é assunto para outro post.

Como criar um novo comando no autoCAD | Cor Byblock

Eu estou sempre criando botões no meu CAD. Como não trabalho com LISP, é a minha forma de automatizar algumas tarefas.

Dessa vez, precisei de um botão que convertesse o objeto pré-selecionado para a cor by block, pois precisava converter centenas de objetos em várias seleções. Como executar a tarefa com poucos cliques? Criando um botão!

Digitei CUI e pressionei <enter>. Entrei no Customize User Interface.

Cliquei na estrela com asterisco, no quadro inferior da esquerda, como indicado em verde na figura abaixo:

Customize user interface

Apareceram à direita dois quadros, um para eu escolher uma imagem para meu botão e o outro para eu digitar os passos do novo comando.

No quadro Buttom Image, escolhi um ícone para o camando

No quadro Properties:

– em name, digitei o nome do meu comando, Cor Byblock

– em description, escrevi uma descrição breve do que o comando faz: Altera as cores dos objetos pré selecionados para byblock

– em macro, digitei _Change;Properties;Color;byblock;;

Fechei os quadros no OK.

Incluí o comando na minha Tool Pallete de comandos, como ensinei no artigo https://www.arquilog.com.br/autocad-tool-palettes-criando-comandos-personalizados/.

Pronto! Testei e funcionou!

Comandos do AutoCAD | COMO alterar ordem da edição de atributos

Qual o comando usado para alterar a ordem na qual os atributos de um bloco são listados para edição?

BATTMAN ou BATTORDER<enter>

Na caixa de diálogo que se abre, selecione o bloco que quer editar, selecione os atributos que deseja mover e clique em Mover acima (move up) ou Mover abaixo (move down) para organizar os atributos ao seu gosto.

Fonte: Autodesk.

Como concentrar os arquivos BAK do AutoCAD em uma única pasta

Arquivos BAK são arquivos  criados pelo AutoCAD quando você salva o seu desenho.  Eles tem a função de fazer um backup (cópia de segurança) do seu arquivo original. Como centralizar esses arquivos numa única pasta?

Se a função de salvar esses arquivos não estiver habilitada em seu programa, habilite-a em:

menu bar Tools > Options… > aba Open and Save  > quadro File Safety Precautions > opção Create backup with each save

Geralmente o AutoCAD salva esses arquivos na mesma pasta do arquivo principal. Mas você tem a opção de centralizar todos os arquivos numa única pasta. Como?

Crie uma pasta onde serão salvos todos os arquivos baks, como por exemplo:

C:\Baks

Digite no AutoCAD movebak e digite o endereço completo da pasta que você acabou de criar C:\Baks  Pronto!

Se quiser voltar a configuração anterior, ou seja, os arquivos BAK criados na própria pasta do desenho, digite novamente o comando movebak e digite . (ponto)

AutoCAD | Tool palettes | criando comandos personalizados

AutoCAD-Tool palettes-criando comandos personalizados

Gente, olha uma maneira super fácil de criar comandos personalizados no Autocad através das Tool Palettes! Aprendi dia desses lendo um artigo da CAD-notes em http://www.cad-notes.com/eleven-killer-tool-palette-macros-for-working-with-autocad-viewports/

Bom, não vou traduzir o artigo. Vou adaptar com as possibilidades que eu imaginei para essa ferramenta. Usei o AutoCAD 2014.

Primeira parte:
1) Abra as Tool palettes digitando TOOLPALETTES no prompt do Autocad.

2) Clique com o botão da direita do mouse em qualquer pallete e escolha “New palette”.

3) De um nome para a sua tool palette, algo como “comandos”, “meus comandos”, por exemplo. É aqui que colocaremos os comandos personalizados.

Uma nota importante: as novas tool palettes só serão salvas quando você fechar o desenho em que foram criadas.

Segunda parte:
Que tal criar um botão de comando para criar linhas sempre numa determinada layer? Simples:
4) Desenhe uma linha qualquer na layer desejada. Agora selecione essa linha com o botão da esquerda do mouse, clique novamente, segure, arraste a linha para dentro da tool palette e solte. Pronto! Não importa em que layer você estiver, quando desenhar linha com esse comando, ela ficará na layer que você determinou, mesmo que a layer não existe, ela será criada!

5) O mesmo pode ser feito com cota. Ao arrastar uma cota para a palette, o comando se lembrará das propriedades dessa cota, como layer e estilo.

6) Ao arrastar um bloco para a palette, esse bloco ficará disponível para ser inserido em qualquer outro desenho.

7) Se você clicar com o botão da direita no comando criado, você poderá editar algumas propriedades desse comando, como o nome do comando (edite o campo “name”), atribuir uma imagem (clique com o botão da direita do mouse e escolha “specify image”), atribuir uma descrição (edite o campo “description”)etc.

8) Você pode também clicar com o botão da direita do mouse em um espaço vazio da pallete e escolher Customize Palletes… e escolher comando já existentes na Command List!

Mil possibilidades se abrem! Agora, a criatividade de cada um é o limite!
